工业级以太网交换机

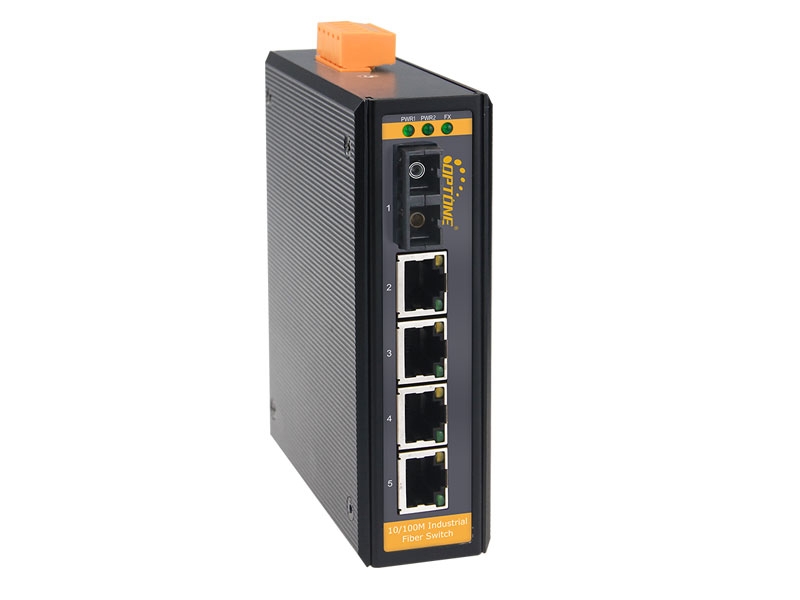

工业级百兆1光4电(OPT-GY1014系列)

OPT-GY1014系列可应用于风电、配网自动化、地铁PIS、电力SCADA、污水处理、冶金、智能交通、轨道交通等行业,是绿色低功耗工业以太网交换机。OPT-GY1014系列工业以太网交换机可以实现4个10/100Base-Tx双绞线电信号和1个100Base-Fx光信号之间的转换,支持卡轨式和壁挂式安装,双路电源输入(12~52V DC)。工作温度范围-40℃~ +85℃。通过危险环境认证并符合FCC、CE标准。可靠的工业级设计可以保证您的自动化系统无间断稳定运行。所有型号皆通过100%烤机测试。
    ●支持IEEE 802.3, IEEE 802.3u, IEEE 802.3x协议
    ●支持全双工/半双工工作方式,并带有自动协商功能
    ●支持线缆的直通/交叉自动识别
    ●支持最大2k字节的以太帧
    ●传输距离最远可达120公里(单模)
    ●完备的LED状态指示,便于网络诊断和故障检查
    ●符合工业四级电磁兼容性要求
    ●IP40外壳防护等级
    ●支持导轨或壁挂式安装
    ●支持双电源备份、防反接保护
    接口数量
    4 x 电口 (RJ45) 10/100Base-Tx
    1 x 光口 (1x9) 100Base-Fx
    光口特性
    速率:100Mbps
    波长:单模光纤:1310nm/1550nm;多模光纤:1310nm
    传输距离:0~120km
    接口类型: SC、 ST、FC 可选
    纤芯标准: 单模8.3μm、 8.7μm、 9μm、10μm;多模50、 62.5 、100μm
    电口特性
    协议标准: IEEE802.3/IEEE802.3u/IEEE802.3x
    速率:10/100Mbps自适应
    双工模式:全/半双工
    接口类型: RJ-45
    连接方式:直通线/交叉线自动识别
    传输距离:100m
    交换属性
    MAC地址表: 2K
    包缓冲区: 1Mbit
    交换延迟: <10μs
    背板带宽:1.6G
    指示灯 电源状态、光口状态、电口状态
    电源
    输入电压:直流12V~52V
    功耗:最大3W
    过流保护:支持
    双路电源:支持
    反接保护:支持
    冗余保护:支持
    机械特性
    外壳材质: 金属
    防护等级:IP40
    尺寸:33.5 x 118 x 86mm
    重量:0.36kg
    安装方式:导轨安装/壁挂式安装
    工作环境
    工作温度:-40°C ~ 85°C
    储存温度:-40°C ~ 85°C
    相对湿度:5% ~ 95% RH (无凝露)
    行业标准
    EMI: FCC/CE/LVD/EMC
    EMS:
    IEC61000-4-2 (ESD): ±8kV (contact), ±15kV (air)
    IEC61000-4-3 (RS): 10V/m (80MHz-2GHz)
    IEC61000-4-4 (EFT): Power Port: ±4kV; Data Port: ±2kV
    IEC61000-4-5 (Surge): Power Port: ±2kV/DM, ±4kV/CM; Data Port: ±2kV
    IEC61000-4-6 (CS): 3V (10kHz-150kHz); 10V (150kHz-80MHz)
    IEC61000-4-16 (共模传导): 30V (cont.), 300V (1s)
    机械:
    IEC60068-2-6(振动)
    IEC60068-2-27(冲击)
    IEC60068-2-32(自由跌落)
    工业:IEC61000-6-2
    铁路:EN50155,EN50121-4
    交通控制:NEMA TS-2
    质保 保修期:5年
    型号 规格
    OPT-GY1014M02 百兆一光四电,多模双纤,2Km, SC/ST/FC,工业级
    OPT-GY1014S20 百兆一光四电,单模双纤,20Km, SC/ST/FC,工业级
    OPT-GY1014W20 百兆一光四电,单模单纤,20Km, SC/ST/FC,工业级
    文件名称: 文件格式: 文件大小: 立即下载:
    OPT-GY1014系列 PDF 211.80 KB
